Damit Sie immer wissen, wo Ihre Züge sind
Waren Sie schon einmal in einem Stellwerk? Auf dem Stelltisch wird jeder Zug durch ein leuchtendes Band dargestellt. Dieses ist mit unserer Gleisbesetztmeldung auch auf Ihrer Modellbahn möglich. Im Schattenbahnhof oder auf dem sichtbaren Teil der Anlage, überall stellt sich die Frage: Kann ich in das Gleis einfahren oder ist es durch einen anderen Zug besetzt? Die GBM gibt Ihnen die Antwort.
- Mit potentialfreiem Relais
- Für einen Meldeabschnitt
- Für Analog- und Digitalbetrieb
- Reagiert auf Loks oder beleuchtete Wagen
- Sehr sichere Anzeige
- Schaltgleise o. Schaltkontakte überflüssig
- Hoher Ausgangsstrom
- Bis zu 1,5 A Fahrstrom
- Einfacher Einbau
- Spannungsversorgung über die Schiene
- Komfortabler Anschluss über Schraubklemmen
Die Funktion
Der Baustein dient zur zuverlässigen Anzeige von stehenden und fahrenden Zügen auf dem Gleis. Ausserdem eignet er sich zur Verwendung als elek- tronischer Schalter.
Die Besetztmeldung meldet jeden Fahrstrom ab 1 mA in dem Trennab- schnitt, den sie überwacht. Sie reagiert somit auf alle Loks und alle Wagen mit Beleuchtung. Sie kann Lampen, LEDs, Signale, Weichen, Relais oder andere Bausteine, z.B. Soundmodule, schalten.
Der Einsatz
Die häufigste Verwendung findet dieser Baustein mit Sicherheit als zuverlässige Anzeige auf dem Gleisbildstellpult. Damit Sie jederzeit wissen, welches Gleis frei und welches schon besetzt ist.
Eine einfache Blockstelle lässt sich sehr schnell aufbauen, indem Sie mehrere Gleisabschnitte hintereinander mit Gleisbesetztmeldern ausrüsten.
Die Auslösung von Schaltvorgängen, Timern oder anderer Bausteine ist über den Baustein eine angenehm einfache Angelegenheit.
Der Anschluss
Das Gleis wird in zu überwachende Abschnitte aufgeteilt. Die Gleisbesetzt- meldung wird an der zu überwachenden Schiene, an den Wechselspannungs- ausgang eines Transformators oder an die Digitalspannung und an den zu schaltenden Artikel angeschlossen.
Der Anschluss der Leitungen erfolgt bequem über Schraubklemmen.
Der Besetztmelder überwacht einen Gleisabschnitt und ermöglicht durch das integrierte Relais viele Schaltmöglichkeiten ohne zusätzliche Bauteile. So kann zum Beispiel direkt eine Rot-Weiß-Ausleuchtung eines Stellpultes und damit auch eine Frei- Anzeige erfolgen. Das langlebige Relais hat zwei potentialfreie Umschaltkontakte, von denen jeder mit 1 A belastet werden darf.

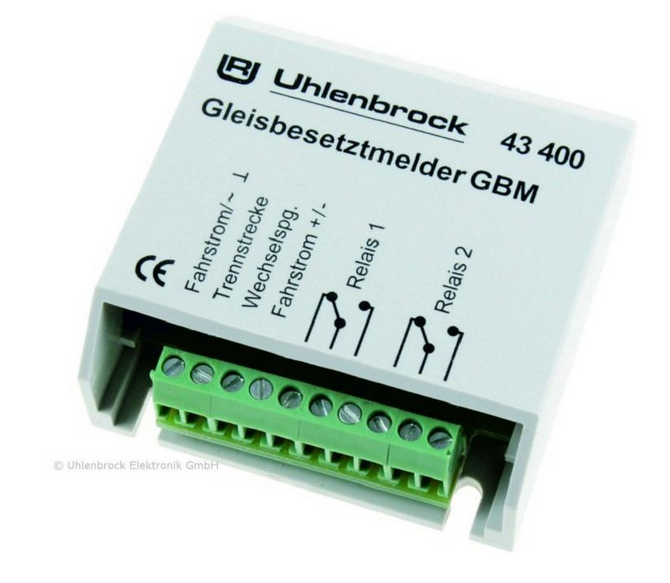

Shop Art.-Nr. 43400 Gleisbesetztmelder GBM
Das sollten Sie beachten
Wir empfehlen, bei Gleichstrom die Trennabschnitte in die Masseseite, d.h. den gemeinsamen Rückleiter, einzufügen.
So vermeiden Sie nicht nur Kurzschlüsse, sondern die einzelnen Abschnitte sind auch unabhängig von der Einspeisung des Fahrstroms.
Die Gleisbesetztmeldung eignet sich nicht zum Anschluss an s88- Rückmeldemodule von Märklin.
Unbeleuchtete Wagen werden von der GBM registriert, wenn die Rad- isolierung mit Widerstandslack über- brückt wird.
Wenn Sie es sich zur Angewohnheit machen, grundsätzlich mit einem beleuchteten Schlusswagen zu fahren, meldet Ihnen die Gleisbesetztmeldung auch zuverlässig abgehängte Waggons.
Shop Art.-Nr. 40311 20 Koppelwiderstände 1,5 K
Shop Art.-Nr. 40410 10 ml Widerstandslack
PDF zum Handbuch Download
FAQ Die Hilfe zu dem Produkt
|
|
