Problem/Frage:
Wie kann ich mir ein Anschlußkabel für den Computer selber bauen?
Hinweis:

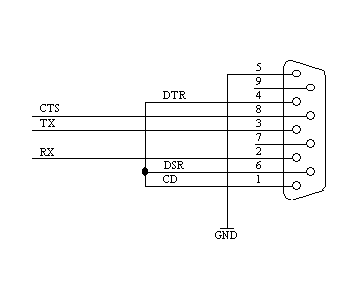

Die Anschlußbuchse für den Computer ist folgendermaßen belegt:
Hier die Leitungsbezeichnungen:
|
 |
Lösung:
Die Computerschnittstelle ist für ein handelsübliches V24/RS232 Kabel
(Verlängerungskabel) ausgelegt, bei dem alle Anschlußpole eins zu eins
vom neunpoligen Stecker zur neunpoligen Buchse verdrahtet sind.
Bei Verwendung eines 4-adrigen Kabels müssen die Leitungen 2, 3, 5 und 8 von Buchse und Stecker verbunden werden. Die Kontakte 1, 4, und 6 werden an der Buchse verbunden.

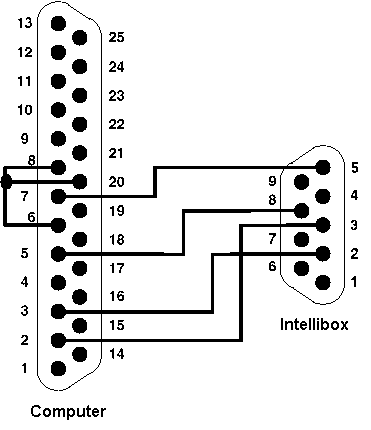

Für eine 25-polige Einsteckbuchse auf der Computerseite gilt folgendes Verbindungsschema:
Bei Verwendung eines 4-adrigen Kabels müssen die Leitungen 2, 3, 5 und 8 von Buchse und Stecker verbunden werden. Die Kontakte 1, 4, und 6 werden an der Buchse verbunden.
Für eine 25-polige Einsteckbuchse auf der Computerseite gilt folgendes Verbindungsschema:
|
|
