Problem/Frage:

Durch Verwendung von einigen S88-Rückmeldern, z.B. Viessmann 5233, kommt es an der Intellibox II zu Störungen auf dem LocoNet.
Es werden eine Vielzahl von Rückmeldungen ausgegeben (flackern).

Lösung:

Diese Störungen lassen sich durch einen Abschlusswiderstand (10KOhm) am Eingang des letzten S88 Moduls beseitigten . Dazu kann man einen Intellibox I Anschlussstecker (6 pol.) verwenden, oder der Widerstand kann auch in den Rückmelder eingelötet werden.
Der 10KOhm Widerstand muss zwischen den Klemmen 1 und 2 eingebaut werden.

Hinweis:

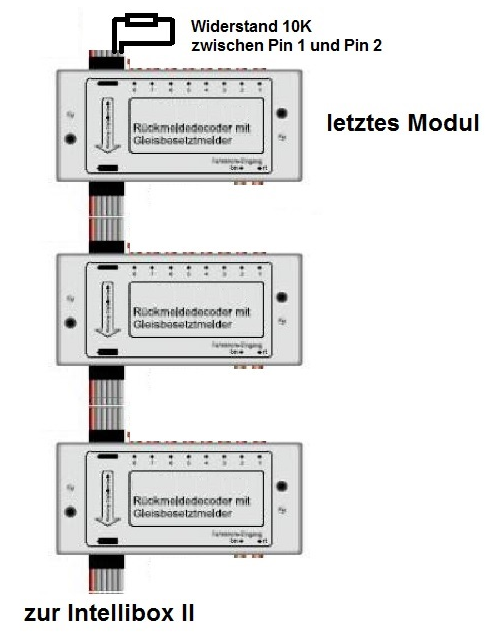

Beispielhaft sieht der S88-Bus dann so aus:
s88

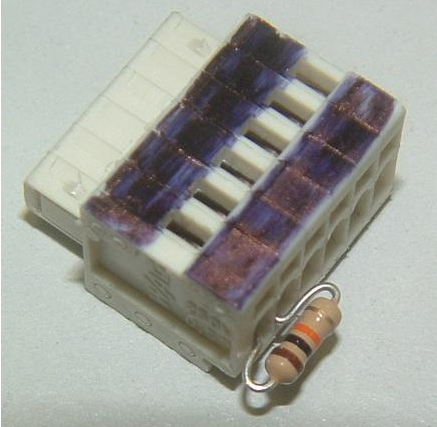

Hier der Anschluss des 10 KOhm Widerstandes über einen Intellibox I Anschlussstecker:
Stecker
