Produkte >> LocoNet >> LocoNet-Schaltmodul

Der preiswerte Ersatz für Magnetartikel- und Schaltdecoder mit überragenden Möglichkeiten

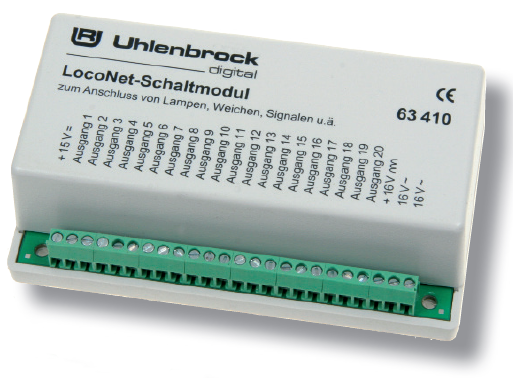

Das LocoNet-Schaltmodul ist ein Schalt- und Magnetartikeldecoder und schaltet bis zu 10 Weichen oder schaltet bis zu 10 Lichtsignale - auch mehrbegriffig mit langsamem Auf- und Abblenden oder schaltet bis zu 20 Beleuchtungen auf Ihrer Anlage. Und das auch alles gemischt an einem Modul.

  • Mit 20 Schaltausgängen à 1 A
  • Jeder Ausgang ist unabhängig von anderen Ausgängen als Dauerausgang (für Lampen) oder Momentausgang (für Weichen oder Formsignale) zu konfigurieren.
  • Weiche Überblendung von Signalbildern
  • Vorbildgerechte Steuerung von Lichtsignalen mit bis zu 4 Signalbegriffen
  • Alle Ausgänge können durch Magnetartikel- oder Rückmeldekommandos gesteuert werden.

Shop Art.-Nr. 63410 LocoNet-Schaltmodul

  PDF zum Handbuch Download

  FAQ Die Hilfe zu dem Produkt

Unser LocoNet-Schaltmodul ist ein Universalgenie. Ein einziges Modul, mit dem Sie alle Schaltvorgänge auf Ihrer Anlage erledigen. Sie können mit dem Schaltmodul Beleuchtungen, Weichen, Entkupplungsgleise, Formsignale, Lichtsignale, Effektbeleuchtungen und Andreaskreuze schalten. All diese Schaltaufgaben können beliebig auf die 20 Schaltausgänge verteilt werden.

Besonderen Wert haben wir auf die vorbildgetreue Steuerung von Lichtsignalen gelegt. Das Schaltmodul schaltet bis zu 4-begriffige Hauptsignale und Vorsignale. Und der Clou der Signalsteuerung ist die Überblendfunktion. Der Lichtwechsel geschieht, wenn Sie wollen, nicht hart, sondern es wird weich von einem zum anderen Signalbild überblendet.

Auch Andreaskreuze und andere Effektbeleuchtungen sind kein Problem. Mit einem Blinkgenerator und der Überblendfunktion können Sie ein vorbildgetreues Andreaskreuz realisieren. Oder kombinieren Sie beide Blinkgeneratoren zu einer schaltbaren, defekten Straßenlaterne.

Mit den 20 Schaltausgängen des Moduls können Sie bis zu zehn Weichen, fünf mehrbegriffige Signale oder 20 Schaltfunktionen betreiben. Jeder Ausgang kann mit bis zu 1 A belastet werden, die Gesamtbelastung darf allerdings 3 A nicht überschreiten.

Das LocoNet-Schaltmodul wird von einem separaten Trafo mit Energie versorgt und belastet das LocoNet oder die Digitalzentrale nicht.

Das LocoNet-Schaltmodul hat einen gemeinsamen Pluspol für alle Verbraucher. Daran ist der Anschluss von motorischen Weichenantrieben oder Lichtsignalen mit gemeinsamen Minuspol nicht möglich. Motorische Weichenantriebe benötigen eine Betriebsspannung mit wechselnder Polarität. Die Lösung bietet der Polaritätstauscher. An das LocoNet-Schaltmodul angeschlossen, stellt er vier Ausgänge mit einem gemeinsamen Minuspol zur Verfügung. Hieran können Sie zwei Lichtsignale anschließen. Mit dem Polaritätstauscher ist auch ein Polaritätswechsel gegeben. Damit steht auch dem Anschluss von motorische Weichenantrieben nichts mehr im Wege. Bis zu fünf Polaritätstauscher passen an ein LocoNet-Schaltmodul.
