Problem/Frage:

Sobald das Programmiermenü zur Decoderprogrammierung betreten wird, erscheint eine Meldung "Programmiergleis Keine Gleisspannung"

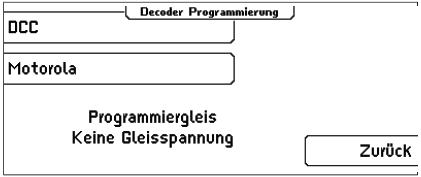

Progmenü

Lösung:

Wird das Menü zur Decoderprogrammierung betreten, so schaltet die Intellibox II in diesem Moment die Gleisspannung am Programmiergleisausgang ab. Die Meldung "Programmiergleis Keine Gleisspannung" ist also nur ein Hinweis und keine Fehlermeldung.

Hinweis:

Ist der Programmiergleisausgang im Grundeinstellungsmenü auf "automatisch" eingestellt (Werkseinstellung), kann im Fahrbetrieb auf dem Programmiergleis gefahren werden. Es liegt also die Gleisspannung am Programmiergleisausgang an, mit einem maximalen Strom von 1A.

Werden Lokdecoder neu in Fahrzeuge verbaut, kann es beim Einbau eventuell zu Fehlern durch Falschverkabelungen kommen. Damit in diesem Fall der Decoder beim ersten Test nicht gleich beschädigt wird, sollte eine CV des Decoders zunächst auf dem Programmiergleis ausgelesen werden. Dazu wird das Fahrzeug erst dann auf das Programmiergleis gesetzt, wenn das Programmiermenü zur Decoderprogrammierung betreten wurde und der Hinweis "Programmiergleis Keine Gleisspannung" zu sehen ist. Da nun keine Gleisspannung anliegt und die Intellibox II beim anschließenden Lesen/Programmieren einer CV nur einen sehr geringen Srom zulässt, wird der Decoder bei einer falschen Verkabelung nicht beschädigt. Es kommt lediglich zu einer entsprechenden Fehlermeldung (z.B. Kurzschluss).
